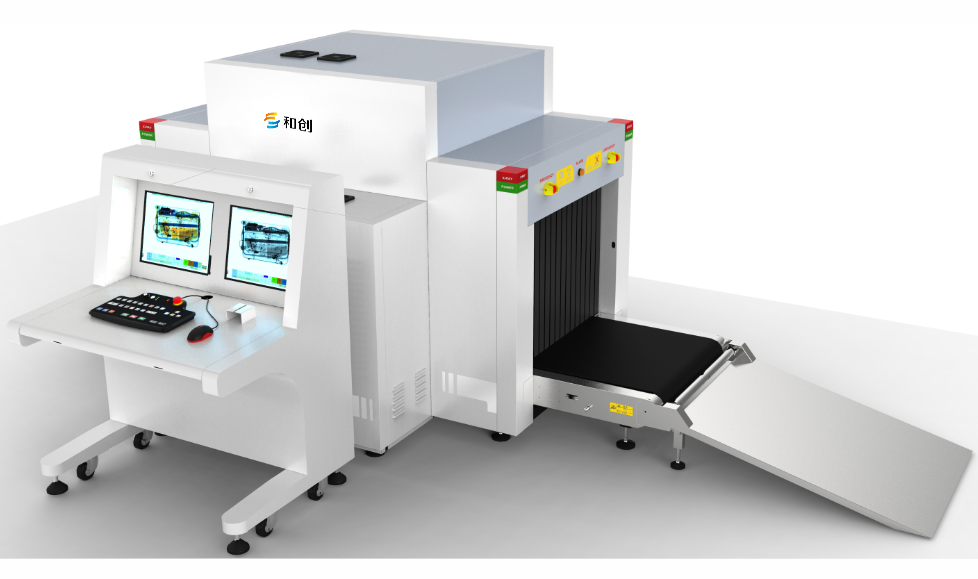

和創HC10080D通道式X射線安檢機，雙源雙視角檢測，無遺漏
1. 產品簡介
和創HC10080DX射線安全檢查設備是一款利用X射線的穿透能力實現對行李、貨物進行快速不開箱檢查的新型安檢設備。適用于政府機構、法院、檢察院、監獄、使館、工廠、學校、醫院、體育館、展覽會館、娛樂場館對公文包、郵包、快件、手提行李包以及小型包裹的安全檢查。
2. 技術參數
1）頂視角性能
|
序號 |
項目 |
測試典型值 |
單位 |
備注 |
|
1 |
線分辨力 |
36 |
AWG |
|
|
2 |
穿透分辨力 |
30 |
AWG |
|
|
3 |
空間分辨力 |
垂直：1.3 水平：1.3 |
mm |
|
|
4 |
穿透力 |
32 |
mm |
|
|
5 |
有機物分辨力 |
1-120 |
mm |
|
|
6 |
灰度、混合物分辨力 |
1-60 |
mm |
|
|
7 |
無機物分辨力 |
0.2-14 |
mm |
|
|
8 |
有效材料分辨力 |
符合GB15208.1-2005要求 |
|
|
2）側視角性能
|
序號 |
項目 |
測試典型值 |
單位 |
備注 |
|
1 |
線分辨力 |
40 |
AWG |
|
|
2 |
穿透分辨力 |
30 |
AWG |
|
|
3 |
空間分辨力 |
垂直：1.3 水平：1.3 |
mm |
|
|
4 |
穿透力 |
32 |
mm |
|
|
5 |
有機物分辨力 |
1-120 |
mm |
|
|
6 |
灰度、混合物分辨力 |
1-60 |
mm |
|
|
7 |
無機物分辨力 |
0.2-14 |
mm |
|
|
8 |
有效材料分辨力 |
符合GB15208.1-2005要求 |
|
|
3）綜合性能
|
序號 |
項目 |
測試典型值 |
單位 |
備注 |
|
1 |
單次劑量 |
≤4.8 |
uSv(uGy) |
|
|
2 |
泄露劑量 |
≤0.5 |
uSv/h(uGy/h) |
|
|
3 |
噪音級 |
不大于60dB |
|
|
|
4 |
傳送帶速度 |
約0.2m/s |
|
|
|
5 |
傳送帶最大負荷 |
200Kg |
|
|
|
6 |
最大功耗 |
1.5KW |
|
|
|
7 |
安全性能要求 |
符合GB15208.1-2005要求 |
|
|
|
8 |
電磁兼容性要求 |
|
||
|
9 |
電氣安全 |
|
||
|
10 |
環境適應性 |
|
||
|
11 |
泄漏電流 |
不大于5.0mA |
|
|
|
12 |
膠卷安全性 |
對符合ASA/ISO 1600標準膠卷安全 |
|
|
|
13 |
重量 |
950Kg |
|
|
|
序號 |
項目 |
測試典型值 |
備注 |
|
|
14 |
工作環境溫度/相對濕度 |
5℃～40℃；0%～90% |
|
|
|
15 |
貯存溫度 / 濕度 |
-20℃～+60℃/10%～90% |
|
|
|
16 |
大氣壓力 |
86kPa～106kPa |
|
|
|
17 |
工作電源 |
AC220V+10%~-15%，50Hz±3Hz |
|
|
|
18 |
操作系統 |
Windows XP |
|
|
3. 功能特性
|
序號 |
內容 |
要求 |
備注 |
|
1 |
開機自檢 |
具有故障自檢功能，出現故障時自動判斷，及時給出 提示故障代碼信息 |
|
|
2 |
圖像處理 |
具有彩色/黑白、局增、高穿、低穿、超增、有機物剔除、無機物剔除、反色、加亮、減暗、灰掃、放大、偽彩、有機物增強、可疑物品報警標記、邊緣增強處理功能 |
|
|
3 |
圖像回拉 |
可實現30幅已檢圖像回放 |
|
|
4 |
圖像存儲數量 |
可存儲10000幅已檢圖像 |
|
|
5 |
圖像管理 |
具有圖像信息查詢、打開、導出、打印等功能；可導出 6種圖片格式（XF、PNG、BMP、JPEG、TIFF、GIF） |
|
|
6 |
操作員管理 |
可新增、刪除操作員，并可以對操作員名稱、組、密碼、啟用狀態進行修改操作、導出使用日志 |
|
|
7 |
危險品圖像插入（TIP） |
可增加和刪除TIP插入圖片，可設置TIP啟用狀態、 注入間隔、浮動范圍、運動判定時間、靜止判定時間；用戶通過記錄信息可以對操作員進行考核 |
|
|
8 |
設備診斷 |
可通過診斷界面對設備關鍵性元器件進行診斷，元器件包括探測器、電機正反轉、紅外傳感器、專用鍵盤等 |
|
|
9 |
系統設置 |
可對可編程鍵、成像顯示（水平/垂直鏡像、最大放大 倍數、顯示恢復）、掃描方式設置（雙向、方向、強掃、節能）、輔助檢查（難穿透、爆炸物、毒品）、行李 計數器功能進行設置 |
|
|
10 |
系統設備信息 |
顯示軟件版本版權、設備型號、出廠編號、掃描記數、上電時間、出束時間、圖像文件存儲容量等信息 |
|
|
11 |
培訓功能 |
能對新學習人員進行自動過包培訓 |
|
4. 關鍵物料清單
|
序號 |
項目 |
要求 |
備注 |
|
1 |
X射線發生器 |
陽極電壓：160KV，冷卻方式：密封式油冷 |
|
|
2 |
電動滾筒 |
三相 |
|
|
3 |
工控機 |
CPU：Intel（R）i3（R）3.3GHz 硬盤：2T，內存：4G |
|
|
4 |
顯示器 |
17英寸液晶顯示器，分辨率：1280x1024 |
|
|
5 |
操作臺 |
雙聯操作臺 |
|
|
6 |
專用鍵盤 |
HC2005 |
|
5. 產品清單
|
序號 |
清單 |
數量（PCS） |
備注 |
|
1 |
HC10080D整機 |
1 |
|
|
2 |
說明書、保修卡+合格證、鼠標墊、裝箱清單、鑰匙、貼紙 |
1 |
|
|
3 |
專用鍵盤加鼠標 |
1 |
|
|
4 |
接物架 |
1 |
|
|
5 |
雙聯操作臺 |
1 |
|
|
6 |
工具箱 |
1 |
|
|
7 |
電源線 |
1 |
|

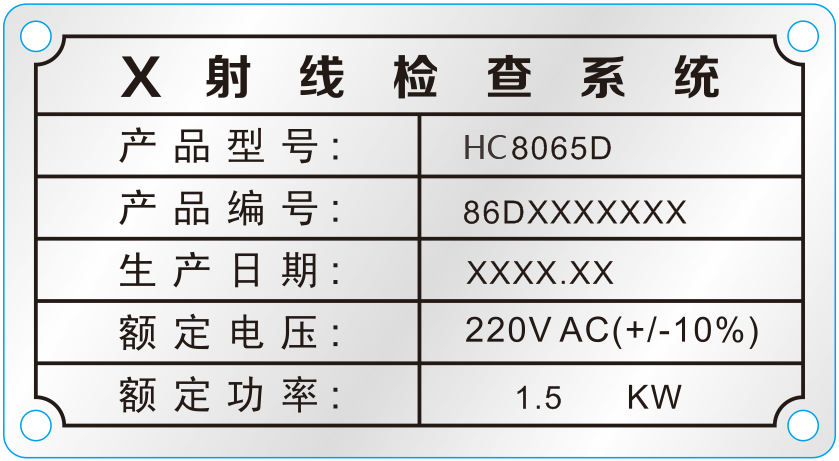

6. 產品標簽
注：生產日期：XXXX.XX對應為生產日期，例：2017.10
設備編號：86DXXXXXXX；如86D1610016(說明：18D代表型號10080D，16代表年份，10代表月份，016代表本月生產流水號）

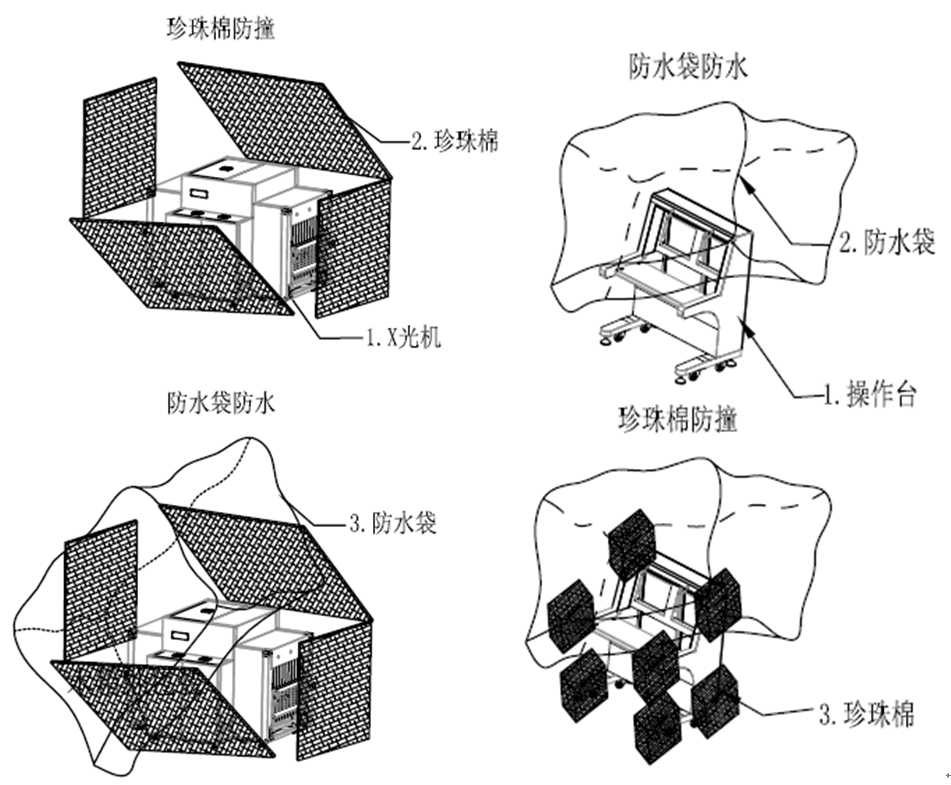

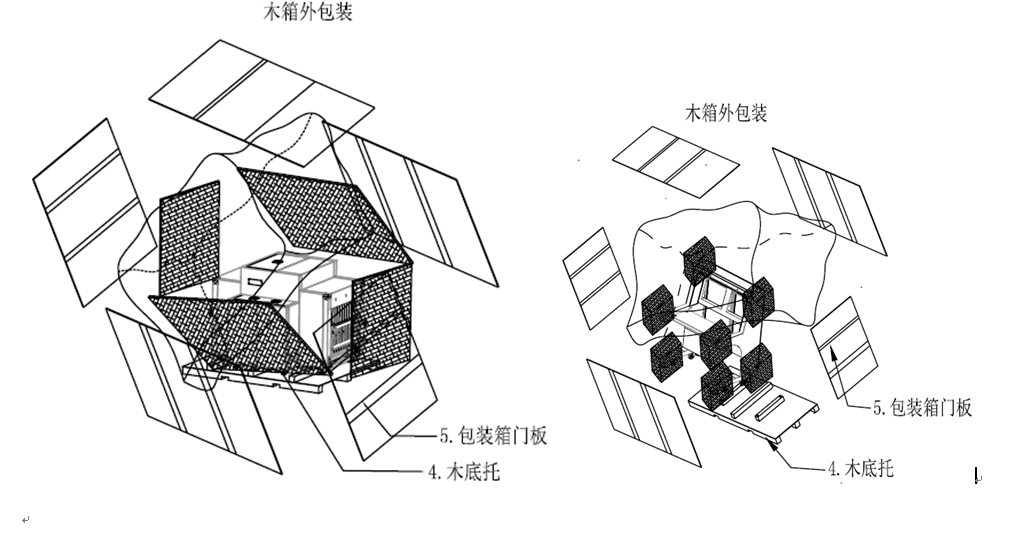

7. 包裝方式

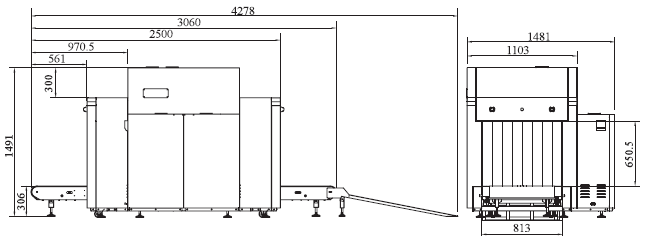

8. 外型尺寸圖

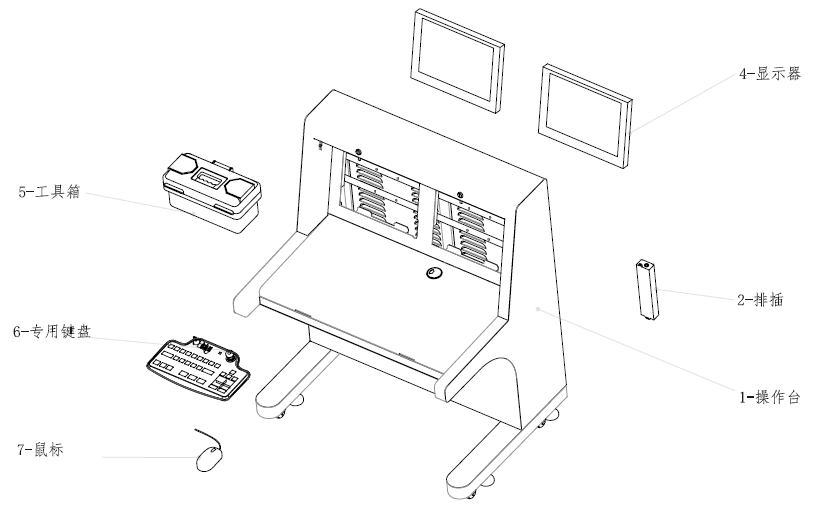

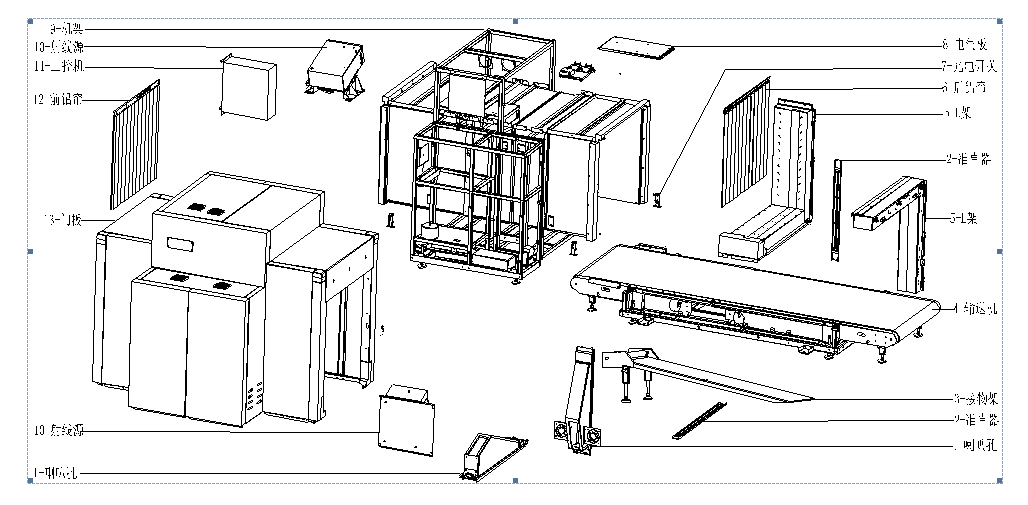

9. 產品分解圖
